مقدمة موجزة
تم تحسين خلية تحميل الشد في تصميم النوع S- خصيصًا لقياس قوى السحب ذات الخطية العالية والحد الأدنى من الانحراف. تسمح هندستها الفريدة بالحفاظ على السلامة الهيكلية ودقة القياس حتى في ظل أحمال الشد الديناميكية أو المتقلبة.
ميزة
1. يتم تصنيع خلية الحمل القابلة للشد من سبائك فولاذية عالية الجودة- لتحمل دورات الضغط المتكررة ومقاومة التشوه بمرور الوقت.
2. تتضمن خلية تحميل الشد مقاييس ضغط دقيقة مرتبة في تكوين جسر ويتستون الكامل لتعزيز الحساسية وتعويض درجة الحرارة.
3. يستخدم تغليف إيبوكسي قوي مع وصلات لاصقة محكمة الغلق لحماية الإلكترونيات الداخلية من الرطوبة والاهتزاز والتلوث بالجسيمات.
المواصفات الأساسية
| نطاق التحميل | 30t |
| الإخراج المقدر (بالسيارات / فولت) | 2.0 ± 0.005 مللي فولت/فولت |
| خطأ شامل | 0.02% خس |
| مقاومة الإدخال/الإخراج (Ω) | 385±10/350±5 |
| طول مواصفات السلك | Φ6 * 9m أو حسب الطلب |
| طريقة الأسلاك | الأحمر -------- الإثارة+ أسود--------إثارة- الأخضر ----- إشارة + أبيض -------إشارة- |
طلب
المواصفات التفصيلية للطراز ZH-ST4
|
سعة |
30t |
مادة |
سبائك الصلب |
|
الإخراج المقدر (بالسيارات / فولت) |
2.0 ± 0.005 |
غير -خطية |
± 0.02% فس |
|
التباطؤ |
± 0.02% فس |
التكرار |
±0.01% FS |
|
الزحف (30 دقيقة) |
± 0.02% فس |
رصيد صفر |
± 1.00% FS |
|
تأثير درجة الحرارة على الصفر |
±0.02%FS/10 درجة |
تأثير درجة الحرارة على الإخراج |
±0.02%FS/10 درجة |
|
مقاومة الإدخال (Ω) |
385±10 |
مقاومة الإخراج (Ω) |
350±5 |
|
مقاومة العزل |
أكبر من أو يساوي 5000MΩ |
الجهد الإثارة |
5 فولت-10 فولت (تيار مستمر) |
|
نطاق درجة الحرارة المعوضة |
-10~+50 درجة |
نطاق درجة حرارة التشغيل |
-20~+60 درجة |
|
الزائد الآمن |
120% خ |
كسر التحميل |
150% خ |
|
كابل |
Φ6 X9 M أو مخصصة حسب الطلب |
رمز لون الكابل |
الإدخال: أحمر + أسود - الإخراج: أخضر + أبيض - |

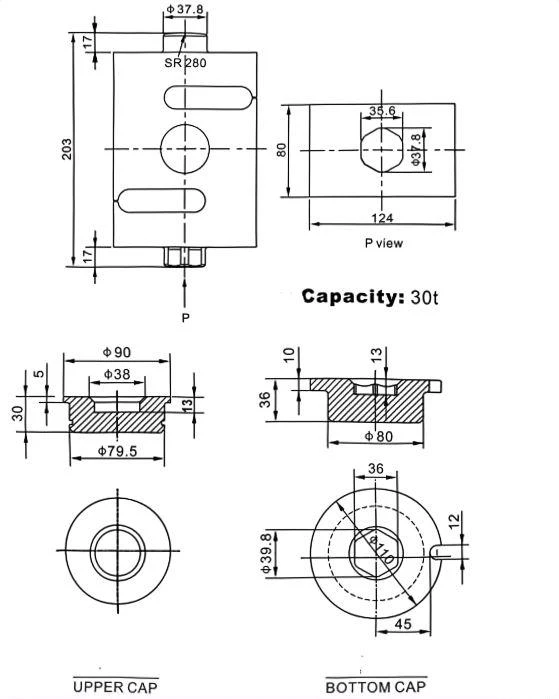

مخطط تفصيلي
