مقدمة موجزة
في خلية تحميل الشعاع الكابولي المستخدمة في خلايا الحمل للموازين، تؤدي القوة المطبقة على الطرف الحر إلى انحراف قابل للقياس للشعاع، والذي تحوله مقاييس الضغط إلى إشارة كهربائية. تتم بعد ذلك معالجة هذا الناتج لتحديد الحمل الدقيق بدقة عالية وقابلية تكرار، مما يجعل خلايا الحمل هذه للموازين قوية وفعالة من حيث التكلفة-لنطاق واسع من تطبيقات الوزن الصناعية.
ميزة
1. توفر خلايا تحميل العارضة الكابولية للموازين قياسات دقيقة للوزن من خلال الكشف الموثوق عن انحراف الشعاع.
2. مصممة للمتانة، وتحمل البيئات الصناعية القاسية مع الحفاظ على الدقة.
3. توفر خلايا تحميل العارضة الكابولية للموازين المدمجة والفعالة من حيث التكلفة- سهولة التكامل في أنظمة الوزن المختلفة.
المواصفات الأساسية
| نطاق التحميل |
500 كجم-20000 كجم |
| الإخراج المقدر (بالسيارات / فولت) |
2 مللي فولت/فولت |
| خطأ شامل | 0.02% خس |
| مقاومة الإدخال/الإخراج (Ω) | 385±10/350±5 |
| طول مواصفات السلك | φ5.4*6 م أو حسب الطلب |
| طريقة الأسلاك | الأحمر -------- الإثارة+ أسود--------إثارة- الأخضر ----- إشارة + أبيض -------إشارة- |
طلب
يتم استخدام خلايا تحميل شعاع القص للموازين على نطاق واسع في موازين المنصات الصناعية وموازين الطاولة لتوفير قياس دقيق وموثوق للوزن في البيئات كثيرة المتطلبات.
المواصفات التفصيلية للطراز ZH-SB2
|
سعة |
0.5-20t |
مادة |
سبائك الصلب/الفولاذ المقاوم للصدأ |
|
الإخراج المقدر (بالسيارات / فولت) |
2.0±0.005 |
غير -خطية |
± 0.02% فس |
|
التباطؤ |
± 0.02% فس |
التكرار |
± 0.01% خ |
|
الزحف (30 دقيقة) |
± 0.02% فس |
رصيد صفر |
± 1.00% خ |
|
تأثير درجة الحرارة على الصفر |
±0.02%FS/10 درجة |
تأثير درجة الحرارة على الإخراج |
±0.02%FS/10 درجة |
|
مقاومة الإدخال (Ω) |
385±10 |
مقاومة الإخراج (Ω) |
350±5 |
|
مقاومة العزل |
أكبر من أو يساوي 5000MΩ |
الجهد الإثارة |
5 فولت-10 فولت (تيار مستمر) |
|
نطاق درجة الحرارة المعوضة |
-10~+50 درجة |
نطاق درجة حرارة التشغيل |
-20~+60 درجة |
|
الزائد الآمن |
120% خ |
كسر التحميل |
150% خ |
|
كابل |
Φ5.4 X 6M أو مخصصة حسب الطلب |
رمز لون الكابل |
الإدخال: أحمر + أسود - الإخراج: أخضر + أبيض - |

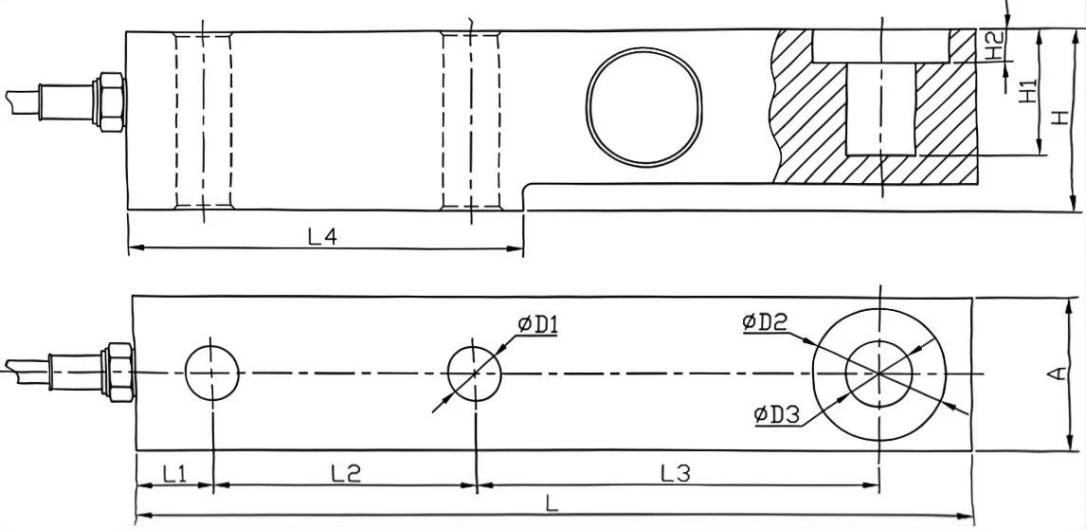

مخطط تفصيلي
جدول مقاسات محددة
|
الحمولة المقدرة (ر) |
L |
L1 |
L2 |
L3 |
L4 |
H |
H1 |
H2 |
A |
D1 |
D2 |
D3 |
|
0.5 -3 |
203 |
19 |
64 |
98 |
95 |
43 |
30 |
8 |
37 |
13 |
32 |
16 |
|
5-7.5 |
235 |
23 |
66 |
124 |
110 |
52 |
30 |
12 |
48 |
21 |
38 |
22 |
|
10 |
279 |
25 |
82 |
140 |
133 |
67 |
20 |
8.5 |
60 |
28 |
48 |
32 |
|
15-20 |
318 |
32 |
89 |
159 |
153 |
82.5 |
25 |
10 |
70 |
34 |
54 |
38 |
